1. Tủ thiết bị ngoài trời tích hợp với hệ thống điện điều chỉnh và hệ thống thông minh thông gió

● Xây dựng ngoài trời hạng nặng

● 40 đơn vị kệ (RU), đường ray tiêu chuẩn 19 ′′

● Truy cập phía trước (chuyển hướng phía sau tùy chọn)

● Hệ thống khóa ba điểm chống trộm cắp, ổ khóa hỗ trợ

● Lớp phủ bột ngoài trời, chống ăn mòn

● Màu chuẩn: màu xám nhạt, RAL7035.

● Cửa cắm cáp ở đáy tủ

● Thêm thanh nối đất

● Đặt nút cửa

● Các giải pháp làm mát tùy chọn: thông gió quạt, máy điều hòa không khí, bộ trao đổi nhiệt

2Các thông số kỹ thuật của các khung bên ngoài tích hợp:

3Hệ thống làm mát

4- Máy điều khiển hệ thống chỉnh:

MC2600 là bộ điều khiển điện DC thế hệ mới được phát triển bởi MEGMEET. Nó cung cấp nhiều tính năng và chức năng, và một giao diện mạnh mẽ hơn, thân thiện với người dùng và dễ sử dụng.Một hệ thống giám sát năng lượng được hình thành bởi mô-đun giám sát này cùng với các mô-đun điều chỉnh của Megmeet, các mô-đun năng lượng mặt trời và khung cắm phân phối (hoặc tủ phân phối), thực hiện các hoạt động tương tác trong giao diện người máy, giám sát tình trạng hoạt động của hệ thống,Quản lý pin thông minh, và quản lý tiết kiệm năng lượng tự động. Bộ điều khiển MC2600 cung cấp một số giao diện truyền thông, chẳng hạn như CAN, RS485, Ethernet và liên lạc khô.Các cổng RS485 và Ethernet cung cấp chức năng mở rộng linh hoạt và cài đặt tham số, firmware và bản ghi tải xuống / tải lên, truy cập hệ thống màn hình từ xa, và nó có thể nhận ra giám sát từ xa.MC2600 có thể được sử dụng như một hệ thống riêng biệt hoặc hệ thống điện lai của các mô-đun điều chỉnh và các mô-đun mặt trời.

5- Thành phần hệ thống:

Bộ điều khiển MC2600 cùng với các mô-đun điều chỉnh, các mô-đun năng lượng mặt trời, các máy phát điện diesel, khung cắm phân phối (hoặc

hình 1-1 cho thấy giải pháp giám sát hệ thống.

6. IVS ((Hệ thống thông minh thông gió) Nguyên tắc hoạt động:

Hệ thống này là một hệ thống thông minh thông gió cung cấp lưu thông không khí, lọc không khí và điều khiển làm mát cho phòng viễn thông.Nó trực tiếp hút không khí lạnh vào phòng viễn thông từ bên ngoài và thải không khí nóng từ phòng viễn thông ra bên ngoài để nhận ra làm mát tự nhiênHệ thống có thể được sử dụng độc lập hoặc tích hợp với thiết bị làm mát điều hòa không khí.

Các thông số kỹ thuật

Nguồn cung cấp điện: DC48V;

Điện: 1A;

Khối lượng không khí: 560CFM;

Tiếng ồn: ≤55dB;

Ứng dụng: áp dụng cho nhiều loại tủ.

7. Biểu đồ làm việc:

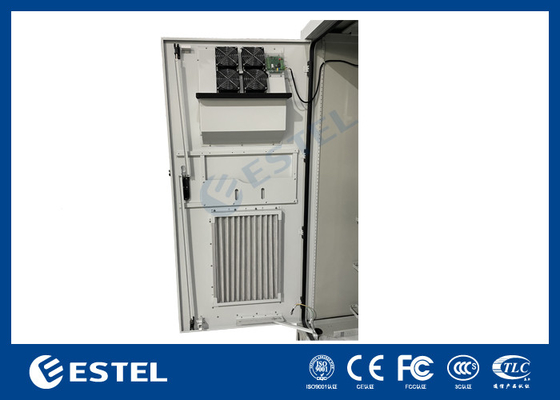

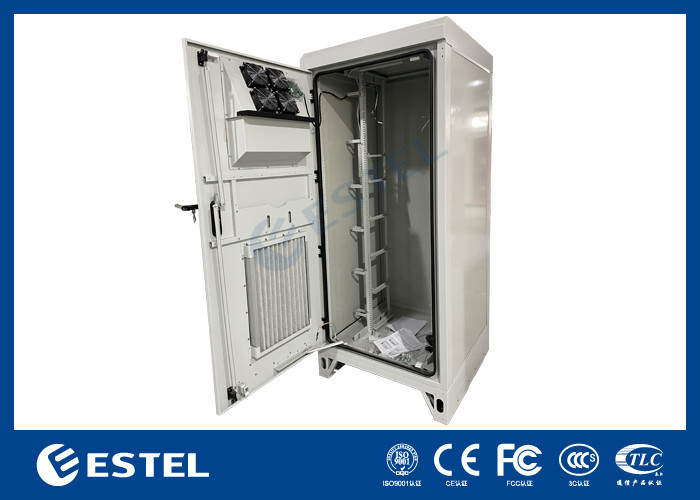

8. Hình ảnh của phòng:
