DC48V Rack Mount Rectifier 90A Công suất cao 220VAC Telecom Single Phase Rectifier
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ESTEL |
| Chứng nhận: | ISO |
| Số mô hình: | M45D65B |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Depending on order quantity |
| chi tiết đóng gói: | thùng carton + vỏ gỗ |
| Thời gian giao hàng: | 30 ngày |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 3000 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Điện áp đầu vào định mức: | 48VDC | Công suất: | 5,2KW |
|---|---|---|---|
| Điện áp và tần số đầu ra: | -43~-58VDC, giá trị định mức: -53,5VDC | Hệ số công suất: | ≥0,99 |
| Cài đặt: | Giá đỡ 19" tiêu chuẩn | Cấu trúc: | 482.0(W)*350.0(D)*2U(H) |
| Làm nổi bật: | DC48V Rack Mount Rectifier,Máy điều chỉnh một pha điện thoại viễn thông công suất cao,220VAC Telecom đơn pha điều chỉnh |
||
Mô tả sản phẩm
DC48V Rack Mount Rectifier 90A Công suất cao 220VAC Telecom Single Phase Rectifier

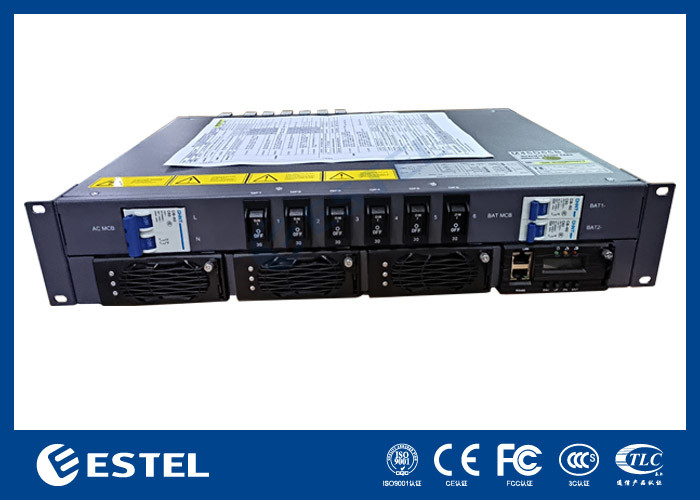

1. DC48V Rack Mount Rectifier 90A Công suất cao 220VAC Telecom Single Phase Rectifier Tổng quan

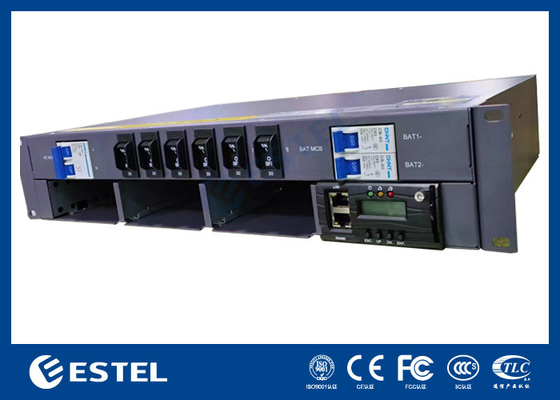

M45D65Blà một 19 inch sub-rack cho hệ thống điện hybrid, với 2U thiết kế nhỏ gọn chiều cao để đáp ứng nhu cầu ứng dụng quan trọng của truyền quang và vi sóng, thiết bị truy cập, chuyển đổi.

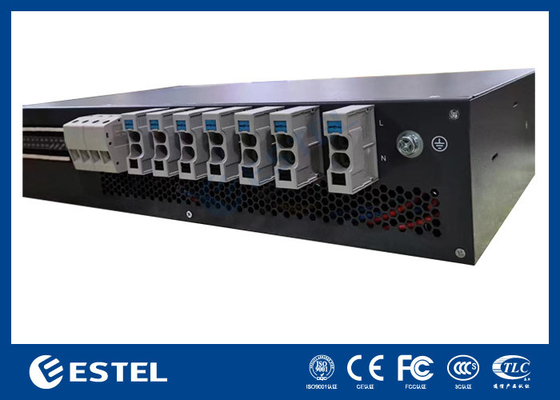

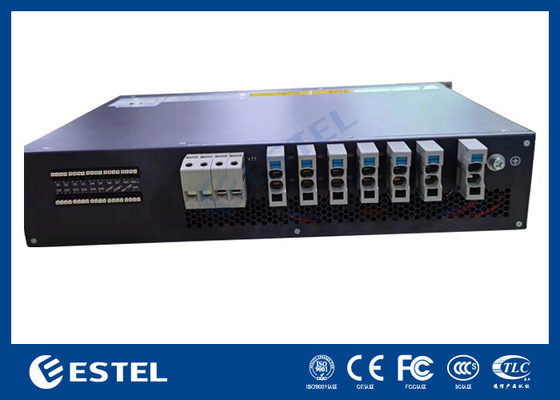

Hệ thống điện năng tối đa là 90A, với đầu vào AC / đầu vào DC / pin / tải MCB. Các cáp được truy cập phía trước với MCB và thanh bus. Hệ thống điện này cung cấp điện cho truyền thông -48V Thiết bị.
2. DC48V Rack Mount Rectifier 90A Công suất cao 220VAC Telecom Single Phase Rectifier System Parameter
| Hệ thống | Cấu trúc | 482.0(W) *350.0(D) *2U(H) |
| Trọng lượng | ≤15kg ((không có máy thẳng) | |
| Chế độ làm mát | Làm mát tự nhiên | |
| Chế độ cài đặt | Được lắp đặt trên kệ 19 inch hoặc bên trong tủ | |
| Chế độ dây cáp | Cổng đầu vào và cổng đầu ra | |
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | |
| Mức độ bảo vệ | IP20 | |
| Phân phối AC | Chế độ đầu vào | 220VAC một pha |
| Khả năng đầu vào | 1×50A/2P;MCB:C63A/2P | |
| Tần số đầu vào | 45~65Hz, giá trị định số:50Hz/60Hz | |
| AC SPD | 20kA/40kA,8/20μs | |
| Phân phối DC | Điện áp đầu ra | -43~-58VDC, giá trị định số:-53.5VDC |
| Công suất tối đa | 5.2kW | |
| Máy cắt pin | 2×85A/2P;MCB:C63A/1P*2 | |
| Máy cắt tải | 6 × 30A / 1P | |
| DC SPD | 10kA/,8/20μs | |
| Máy chỉnh sửa | Điện áp đầu vào | 85VAC~300VAC,được đánh giá 220VAC |
| Hiệu quả | >96% | |
| Sức mạnh định số | 1740W ((176~300VAC) | |
| Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới 50°C) | |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Trọng lượng | ≤2kg | |
| Chế độ làm mát | Làm mát ép buộc | |
| Nhân tố công suất | ≥ 0.99 | |
| THD | ≤ 5% | |
| Máy điều khiển | Nhập tín hiệu | 4AI ((3 nhiệt độ pin, 1 nhiệt độ môi trường xung quanh), 7DI ((SPD,6 DI thông thường) |
| Khả năng báo động | 6 tiếp xúc khô | |
| Cổng liên lạc | RS485, SNMP | |
| Chế độ hiển thị | LCD | |
| Môi trường | Nhiệt độ hoạt động | -40°C~+75°C ((tổng năng lượng dưới50°C) |
| Nhiệt độ lưu trữ | -40°C~+70°C | |
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | |
| Độ cao | 0 ~ 3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, nhiệt độ hoạt động tối đa giảm 1 °C Khi độ cao tăng 200m.) |
3. Máy sửa đổi viễn thông Thông tin chi tiết nhanh
- Chiều rộng tiêu chuẩn 19 inch để sử dụng đa năng
- Thiết kế nhỏ gọn với chiều cao 2U, tiết kiệm không gian và chi phí lắp đặt
- Hoạt động phía trước và truy cập cáp để bảo trì thuận tiện
- Quản lý pin tiên tiến để kéo dài tuổi thọ pin
- Các cổng liên lạc khác nhau cho mạng linh hoạt và giám sát từ xa
- Máy chỉnh và bộ điều khiển có thể cắm nóng để bảo trì trực tuyến dễ dàng
- Phạm vi điện áp đầu vào rộng (85-300Vac) để thích nghi với lưới điện
4Nguyên tắc làm việc
(1) Đầu vào AC: Khởi động mô-đun điều chỉnh sau khi bật AC, đầu ra -48Vdc, đồng thời sạc pin và cung cấp năng lượng cho mô-đun chuyển đổi, đầu ra mô-đun chuyển đổi 220Vac.
Trong điều kiện bình thường, các thông số của mô-đun chỉnh và đơn vị phân phối đều nằm dưới sự kiểm soát của mô-đun giám sát, hoạt động theo các thông số được đặt trước hoặc lệnh của người dùng.Nếu lỗi nguồn AC,
pin sẽ cung cấp năng lượng cho hệ thống, và tiếp tục đầu ra - 48 VDC và 220 vac, với việc xả pin, điện áp của pin bắt đầu giảm, khi điện áp dưới 43.2 V + / - 0.5 V,
mô-đun giám sát gửi tín hiệu điện áp thấp pin và đóng đầu ra tải trực tiếp, sau đó hệ thống điện sẽ ngừng hoạt động.
hệ thống sẽ hoạt động bình thường trở lại. (Tất cả dữ liệu theo dõi trên là các giá trị mặc định của hệ thống và có thể được người dùng đặt lại)
(2) -48V đầu vào: Không có dòng AC hoặc không có AC được kết nối, truy cập nguồn điện bên ngoài -48V đến -48V cổng tải, khởi động giám sát và chuyển đổi mô-đun, 220Vac đầu ra.
5Mô-đun điều chỉnh
Bảng mô-đun
(1) Chỉ số công suất
(2) Chỉ báo báo động
(3) Chỉ số lỗi
(4) Khóa khóa
(5) Kéo tay
Có ba chỉ số trên bảng điều khiển,được sử dụng để phản ánh tình trạng hoạt động của máy chỉnh,xem bảng dưới đây để biết chi tiết.
Mô tả chỉ số sửa đồ bảng
| Chỉ số | Màu sắc | Tình trạng | Nguyên nhân cho tình trạng bất thường |
| Chỉ số công suất | Xanh | Thường thì | Các mô-đun có và nguồn đầu vào |
| Bỏ đi. | Trục trặc nguồn chính ((không có nguồn điện đầu vào hoặc OVP,UVP của nguồn điện đầu vào).không có đầu ra | ||
| Chỉ báo báo động | Màu vàng | Thường thì | Cảnh báo nhiệt độ ((OTP khi nhiệt độ môi trường> 65°C) |
| Mô-đun đang ngủ đông. | |||
| Mô-đun đang giới hạn dòng điện. | |||
| Nhấp nháy | Thất bại trong giao tiếp | ||
|
Phạm vi lỗi chỉ số |
Màu đỏ | Thường thì |
Không phát ra do lý do bên trong mô-đun như OVP, quạt lỗi, OTP |
| Thường tắt. | Mô-đun đang hoạt động bình thường. |
6Bộ điều khiển MC2600
Bảng trước MC2600
- Cổng LAN
- Cổng RS485
- Chỉ số chạy
- Chỉ báo báo động nhỏ
- Chỉ báo báo động chính
- Chọn tay cầm
- Nút
Bảng mô tả nút điều khiển
| Nút | Mô tả | |
| ESC |
Trở lại menu trước mà không lưu cài đặt. |
Nhấn nút ESC và ENT tại cùng một thời gian trong một khoảng thời gian ngắn thời gian có thể khởi động lại bộ điều khiển. |
|
- Bác sĩ khoa khoa tử khoa.
|
Ø Nhập menu chính từ chế độ chờ màn hình. Ø Nhập một phụ trình đơn từ trình đơn chính. Ø Lưu các cài đặt menu. |
|
| Lên |
Chuyển sang menu trước hoặc thiết lập tham số giá trị. Khi thiết lập các giá trị tham số, bạn có thể giữ nút này để nhanh chóng điều chỉnh giá trị. |
Khi giá trị tham số được đặt bởi nhiều loại dây, nhấn lên hoặc nút xuống để thay đổi mỗi giá trị. Sau khi thiết lập giá trị, nhấn nút xác nhận để di chuyển con trỏ tự động quay lại. |
| DN. |
Chuyển sang menu tiếp theo hoặc đặt giá trị tham số. Khi thiết lập các giá trị tham số, bạn có thể giữ nút này để nhanh chóng điều chỉnh giá trị. |
|
Mô tả chỉ số trên bảng điều khiển được hiển thị trong bảng dưới đây
| Loại | Màu sắc | Nhà nước | Hướng dẫn |
| Chỉ số chạy | Xanh | Nhấp nháy | Bộ điều khiển đang chạy đúng cách. |
| Bỏ đi. | Bộ điều khiển bị lỗi hoặc không có đầu vào DC | ||
| Cảnh báo nhỏ | Màu vàng | Thường thì | Bộ điều khiển tạo ra một báo động nhỏ |
| Bỏ đi. | Bộ điều khiển không tạo ra bất kỳ báo động nhỏ | ||
| Cảnh báo nghiêm trọng | Màu đỏ | Thường thì | Bộ điều khiển tạo ra một báo động lớn |
| Bỏ đi. | Bộ điều khiển không tạo ra bất kỳ báo động lớn |
Bộ điều khiển cung cấp hai cổng truyền thông,
Định nghĩa của cổng liên lạc RS485 được hiển thị trong bảng dưới đây
| Mã số. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Tên tín hiệu | RS485+ | - | RS485- | - | - | - | - | - |
Định nghĩa giao diện cổng LAN Ethernet được hiển thị trong Bảng
| Mã số. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Tên tín hiệu | TX+ | TX- | RX+ | - | - | RX- | - | - |
7. DI/DO Interface
Bảng phía trước của bảng giao diện DI/DO
Đầu vào kỹ thuật số là trình đơn phụ của trình đơn thiết lập tham số, được sử dụng chủ yếu cho nhà điều hành để cấu hình trạng thái bình thường đầu vào của 8 công tắc kỹ thuật số trong hệ thống.
Cấu đặt tham số đầu vào bảng Relay
| Số số. | Tên số | DI bình thường | Mô tả |
| DI1 | Cảnh báo HEX | Không | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
| DI2 | Cảnh báo cửa PWC | NC | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
| DI3 | BT báo động | Không | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
| DI4 | Cảnh báo BC | Không | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
| DI5 | Digital5 báo động | Không | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
| DI6 | Genset trên báo động | Không | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
| DI7 | Cảnh báo SPD DC | NC | Nó là bình thường khi mở; và báo động xảy ra khi đóng. |
Khả năng đầu ra rơle là phụ trình đơn của trình đơn thiết lập tham số, chủ yếu được sử dụng cho người vận hành để cấu hình trạng thái bình thường đầu ra của 8 rơle trong hệ thống.
Cài đặt tham số đầu ra bảng Relay
| Số số. | Tên số | Mã báo động | Mô tả |
| DO1 | Khả năng phát ra rơle 1 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
| DO2 | Khả năng đầu ra relé 2 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
| DO3 | Khả năng phát ra Relay 3 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
| DO4 | Khả năng đầu ra relé 4 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
| DO5 | Khả năng phát ra rơle 5 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
| DO6 | Khả năng phát ra rơle 6 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
| DO7 | Khả năng phát ra rơle 7 | NC | Đóng khi bình thường, mở khi báo động liên quan xảy ra. |
Ngoài ra, sản phẩm cung cấp 6 cổng khác.
Bảng thiết lập tham số đầu vào khác
| Tên tham số | Mô tả cài đặt |
| BTEMP 1 | Cổng cảm biến pin1 |
| BTEMP 2 | Cổng cảm biến pin2 |
| ENV_TEMP | Cổng cảm biến bao bọc |
| 12V +/- | Cung cấp nguồn điện 12V |
| RS485 | Cổng RS485, giao diện được bảo lưu, không có định nghĩa giao thức |
| Dầu +/- | Kết nối cảm biến mức dầu |
Phương pháp dây điện:
Ø Lấy cách cách nhiệt cáp bằng móng cắt dây.
Ø Nhấn nút trên đầu cuối với máy kéo, chèn cáp, thả máy kéo và hoàn thành kết nối cáp.
Ø Với tay cầm nhẹ nhàng kéo dây cáp, để đảm bảo rằng dây cáp không rơi ra.
8. Lắp đặt Subrack
Lắp đặt các subrack để rack 19 inch, như được hiển thị trong hình dưới đây.
Ø Bước 1, Tháo nút cắm ra khỏi bao bì.
Ø Bước 2, Đẩy nút vào kệ 19 inch
Bước 3,Lắp đặt ốc vít cố định (nếu lỗ gắn của tai khung cắm không phù hợp với vị trí của nốt nổi của khung,cần phải điều chỉnh theo thiết bị thực tế).
Cài đặt mô-đun chỉnh sửa
Ø Bước 1,Lấy mô-đun ra khỏi gói.
Ø Bước 2, Giữ tay cầm mô-đun trên bảng điều khiển phía trước và đặt mô-đun vào khe cắm.
Ø Bước 3, Đẩy mô-đun mô-đun từ từ vào bảng điều khiển phía trước của mô-đun và rửa bằng năng lượng
bảng phân phối.
Ø Bước 4, Hãy thắt vít cố định trên bảng điều khiển mô-đun để mô-đun không bị tháo ra.
9Bao bì và vận chuyển
Gói sử dụng thùng gỗ không có khói có thể xuất khẩu.
