Hệ thống điện điều chỉnh công suất 18kW với phân phối điện và chức năng giám sát pin
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ESTEL |
| Chứng nhận: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| Số mô hình: | ET48300-005 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 20-30 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union, Paypal |
| Khả năng cung cấp: | 8.000 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Công suất tối đa DC: | 18kw | Chế độ cài đặt: | Được lắp đặt trên giá 19 inch, gắn trong tủ |
|---|---|---|---|
| Mô-đun chỉnh lưu: | 3000W | Điện áp đầu vào xoay chiều: | 220VAC một pha |
| Điện áp đầu ra: | -43~-58VDC, giá trị định mức: -53,5VDC | Mức độ bảo vệ: | IP20 |
| Làm nổi bật: | Hệ thống điện điều chỉnh với màn hình pin,Hệ thống điện điều chỉnh với phân phối điện,Hệ thống điện điều chỉnh công suất 18kW |
||
Mô tả sản phẩm
Hệ thống điện điều chỉnh công suất 18kW với chức năng phân phối điện và chức năng giám sát pin
Hệ thống điện điều chỉnh công suất 18kW với chức năng phân phối điện và chức năng giám sát pin

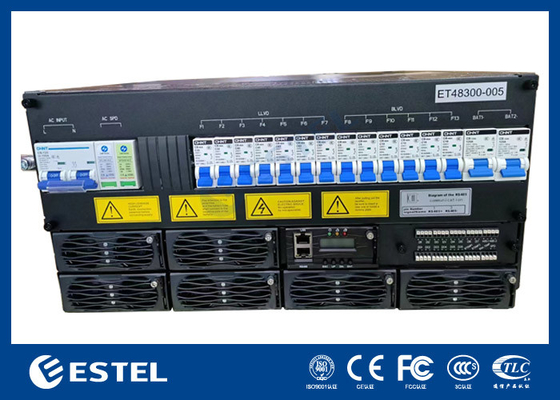

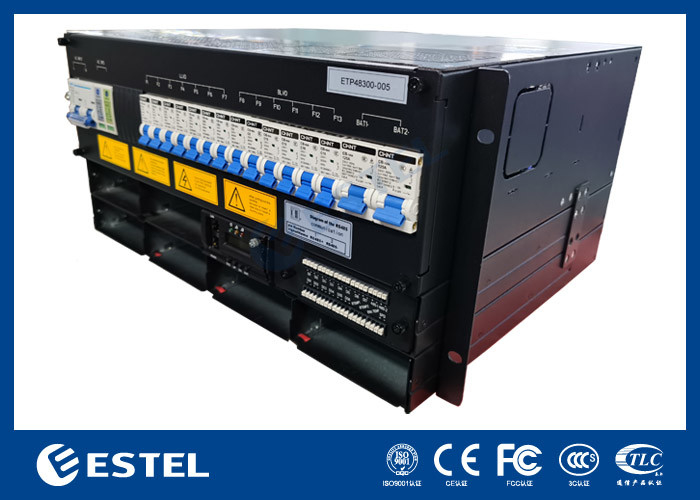

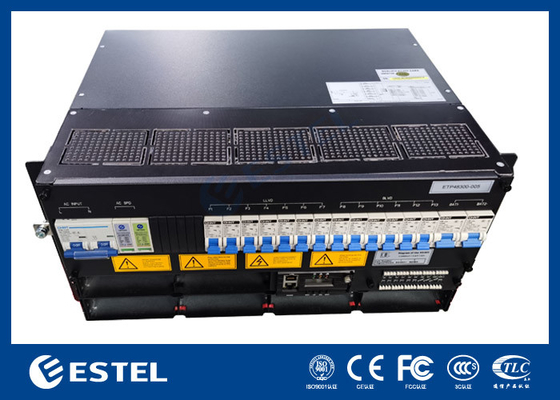

ET48300-005 nguồn cấp điện hạ giá 5U thiết kế nhỏ gọn để đáp ứng nhu cầu ứng dụng quan trọng của truyền quang và sóng vi sóng,
Hệ thống năng lượng tối đa là 300A, với AC / pin / tải MCBs.
Các dây cáp được kết nối phía trước với MCB và busbar.
> Độ rộng 19 inch tiêu chuẩn có lợi thế sử dụng rộng rãi
Thiết kế nhỏ gọn, không gian và chi phí lắp đặt có thể được tiết kiệm
> Hoạt động phía trước và truy cập cáp, bảo trì đẹp và an toàn
> Quản lý pin hoàn hảo, kéo dài tuổi thọ của pin cũng cung cấp các cổng liên lạc khác nhau,
RS485, cổng internet, liên lạc khô, vv cho phép kết nối mạng linh hoạt và giám sát từ xa
> Máy chỉnh và bộ điều khiển có thể cắm nóng, bảo trì trực tuyến dễ dàng và nhanh chóng
> Phạm vi điện áp đầu vào rộng ((85-300Vac) mạng lưới điện có thể thích nghi
ET48300-005 bao gồm đơn vị phân phối, mô-đun chỉnh, mô-đun chuyển đổi, mô-đun giám sát.
Cấu hình là tùy chọn, như bảng dưới đây:
| Cấu hình | Mô-đun điều chỉnh | Nhận xét |
| Tiêu chuẩn | GB 4943 | Để biết chi tiết, vui lòng tham khảo các thông số kỹ thuật của các mô-đun |
| Tiêu chuẩn | IEC/EN 62368-1 | |
| Tiêu chuẩn | EN 55032 Class A,GR1089 Issue 4,R3-10, R3-11, R3-12 Class B được chứng nhận bởi Bắc Mỹ | |
| Tiêu chuẩn | EN300386, CLASSA |
Hệ thống điện điều chỉnh công suất 18kW với chức năng phân phối điện và chức năng giám sát pin
Cấu hình hệ thống
Hai phương pháp hoạt động:
(1) Đầu vào AC: Khởi động mô-đun điều chỉnh sau khi bật AC, đầu ra -48Vdc, đồng thời sạc pin và cung cấp năng lượng cho mô-đun chuyển đổi, đầu ra mô-đun chuyển đổi 220Vac.
Trong điều kiện bình thường, các thông số của mô-đun chỉnh và đơn vị phân phối đều nằm dưới sự kiểm soát của mô-đun giám sát, hoạt động theo các thông số được đặt trước hoặc lệnh của người dùng.Nếu lỗi nguồn AC, pin sẽ cung cấp năng lượng cho hệ thống, và tiếp tục đầu ra - 48 VDC và 220 vac, với việc xả pin, điện áp của pin bắt đầu giảm, khi điện áp dưới 43.2 V + / - 0.5 V, mô-đun giám sát gửi tín hiệu điện áp thấp của pin và đóng đầu ra tải trực tiếp, sau đó hệ thống điện sẽ ngừng hoạt động.hệ thống sẽ hoạt động bình thường trở lại. (Tất cả dữ liệu theo dõi trên là các giá trị mặc định của hệ thống và có thể được thiết lập lại bởi người dùng)
(2) -48V đầu vào: Không có dòng AC hoặc không có AC được kết nối, truy cập nguồn điện bên ngoài -48V đến -48V cổng tải, khởi động giám sát và chuyển đổi mô-đun, 220Vac đầu ra.
Chức năng bù đắp nhiệt độ được bật theo mặc định, có thể được kích hoạt hoặc cấm bằng lệnh của người dùng nếu cần thiết. Nhiệt độ hoạt động ≥55°C,Điện năng xuất của nguồn điện sẽ giảm tuyến tính (@ 65°C, công suất đầu ra sẽ là 1300W).
Thông số kỹ thuật
| Loại | ET48300-005 | |
| Hệ thống | Cấu trúc | 482.0(W) *350.0(D) *5U(H) |
| Trọng lượng | ≤25kg ((không có bộ chỉnh sửa) | |
| Chế độ làm mát | Làm mát tự nhiên | |
| Chế độ cài đặt | Được cài đặt trên 19 inch trong tủ. | |
| Chế độ dây cáp | Đầu vào và đầu ra | |
| Chế độ bảo trì | Bảo trì phía trước, thay đổi cấp độ mô-đun hỗ trợ | |
| Mức độ bảo vệ | IP20 | |
| Phân phối AC | Chế độ đầu vào | 220VACmột pha |
| Công suất đầu vào | 1 × 100A / 2P | |
| Tần số đầu vào | 45~65Hz, giá trị định số:50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| Phân phối DC | Điện áp đầu ra | -43~-58VDC, giá trị định số:-53.5VDC |
| Công suất tối đa | 18kW | |
| Máy cắt pin | 2 × 125A / 1P | |
| Máy phá tải | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| DCSPD | 10kA/,8/20μs | |
| Máy chỉnh sửa | Điện áp đầu vào | 85VAC 300VAC,được định giá 220VAC |
| Hiệu quả | >96% | |
| Sức mạnh định số | 3000W ((176~300VAC) | |
| Nhiệt độ hoạt động | -40°C~+75°C ((thực lượng hoàn toàn dưới 50°C) | |
| Cấu trúc | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| Trọng lượng | ≤2kg | |
| Chế độ làm mát | Làm mát ép buộc | |
| Nhân tố năng lượng | ≥ 0.99 | |
| THD | ≤ 5% | |
| Máy điều khiển | Nhập tín hiệu | 4AI ((3Batterytemp.,1ambienttemp),7DI ((SPD,6commonDI) |
| Khả năng báo động | 6sự tiếp xúc khô | |
| Giao tiếp | RS485, SNMP | |
| Chế độ hiển thị | LCD | |
| Môi trường | Hoạt động | -40°C~+75°C ((thực lượng hoàn toàn dưới 50°C) |
| nhiệt độ | ||
| Nhiệt độ lưu trữ | -40°C~+70°C | |
| Độ ẩm hoạt động | 5% ~ 95% ((không ngưng tụ) | |
| Độ cao | 0~3000m ((Nếu độ cao nằm trong phạm vi 2000m đến 3000m, tối đa hoạt động | |
| Nhiệt độ giảm 1°, độ cao tăng 200m.) |
||
Ứng dụng
(1) Truy cập vào hội nhập
(2) Hệ thống phân phối và mở rộng trong nhà
(3) Trạm di động và hệ thống mở rộng
(4) WLAN
(5) Trạm mặt đất truyền thông vệ tinh và trạm truyền thông vi sóng
(6) Phòng phân phối dòng điện yếu
(7) Hệ thống điện không ngắt AC/DC khác
Đặc điểm
(1) Hai đầu ra:-48Vdc, 220Vac
(2) Hai đầu vào:-48Vdc, 220Vac
(3) Việc áp dụng công nghệ bù đắp yếu tố công suất hoạt động, yếu tố công suất > 0.99
(4) Phạm vi hoạt động rộng của điện áp đầu vào AC: 90 ~ 280Vac
(5) Phạm vi nhiệt độ hoạt động rộng: - 5 °C ~ + 55 °C
(6) Công nghệ chuyển đổi được tiến hành,
(7) Quản lý pin hoàn hảo kéo dài tuổi thọ pin: quản lý sạc / xả, bù đắp nhiệt độ pin, bảo vệ điện áp thấp.
(8) Có thể đổi nóng
(9) Bảo vệ điện áp quá cao/tối cao đầu vào
(10) Bảo vệ điện áp vượt quá đầu ra, bảo vệ dòng điện vượt quá đầu ra, bảo vệ mạch ngắn đầu ra
(11) Nằm / gắn trên tường
(12) RS485, RS232 giao diện truyền thông
