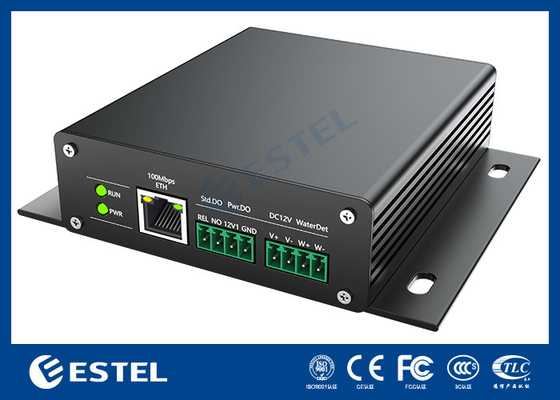

4G / WIFI Đơn vị giám sát môi trường từ xa Hệ thống giám sát an ninh Hỗ trợ RS485
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ESTEL |
| Chứng nhận: | ISO |
| Số mô hình: | FSU1000 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Depending on order quantity |
| chi tiết đóng gói: | hộp |
| Thời gian giao hàng: | 15 đến 20 ngày làm việc |
| Điều khoản thanh toán: | L/C, T/T, Paypal |
| Khả năng cung cấp: | 2000 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| nguồn điện làm việc: | đầu vào 12VDC | giao thức: | Modbus-TCP, SNMP, Cổng nhà cung cấp B |
|---|---|---|---|
| Nhật ký cảnh báo và dữ liệu lịch sử: | Ghi lại cảnh báo để phân tích | Cấu trúc: | 120*104*28mm |
| Chế độ giao tiếp: | Giao tiếp thời gian thực RS232 hoặc mạng bus RS485 | lớp IP: | IP20 |
| Làm nổi bật: | Đơn vị giám sát môi trường từ xa 4G,Đơn vị giám sát môi trường từ xa,Hệ thống giám sát an ninh RS485 |
||
Mô tả sản phẩm
4G / WIFI môi trường giám sát từ xa / Hệ thống giám sát an ninh hỗ trợ RS485
Môi trường giám sát từ xa 4G / WIFI / Hệ thống giám sát an ninh

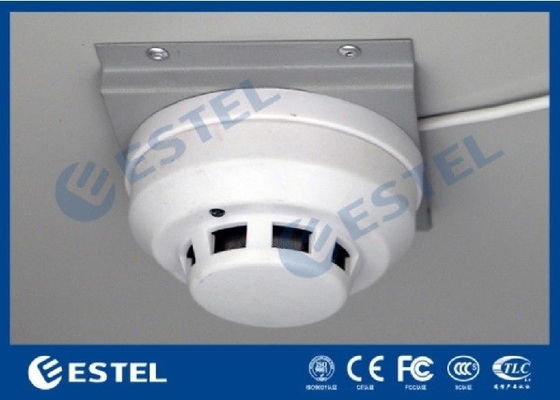

Môi trường giám sát từ xa 4G / WIFI / Hệ thống giám sát an ninh có thể thu thập trạng thái của các cảm biến địa phương (như cảm biến khói, cảm biến cửa, rò rỉ nước, hồng ngoại, v.v.),nhiệt độ và độ ẩm thông minh, điều hòa không khí, phân phối điện và dữ liệu thời gian thực khác,
hỗ trợ truyền dữ liệu Ethernet chuẩn 100Mbps.
Phiên bản cấu hình cao có thể là tùy chọn WIFI hoặc 4G và các hình thức truyền dữ liệu khác, với ứng dụng an toàn và đáng tin cậy, rộng rãi, đặc điểm ổn định mạnh.
Môi trường giám sát từ xa 4G / WIFI / Ứng dụng hệ thống giám sát an ninh
Các sản phẩm loạt được sử dụng rộng rãi trong điều hòa không khí, ứng dụng tiết kiệm năng lượng, thu thập dữ liệu, chuyển đổi giao thức, phân phối điện và các ngành công nghiệp khác.
- Chuyển đổi thu thập dữ liệu: Nó được trang bị 4 chuyển đổi thu thập dữ liệu phổ quát, có thể truy cập
- Điều khiển bật-tắt: một công tắc được cấu hình như một điều khiển chung, và một khác được cấu hình với một nguồn
- Truyền dữ liệu: kết nối với bộ điều khiển thiết bị địa phương thông qua giao diện RS485 hoặc giao diện RS232,
- Hỗ trợ máy đa bit: tất cả các cổng hàng loạt của mô-đun có thể được báo cáo độc lập trong nhiều
- Protocol serial port đa dạng hóa: hỗ trợ chuyển tiếp giao thức và có thể chuyển đổi cổng hàng loạt (main,
- Tùy chỉnh: kích thước nhỏ và kích thước có thể được tùy chỉnh theo nhu cầu, giao diện đầu cuối, bảo vệ
Thông tin về sản phẩm
Hiển thị mô hình
| Mô hình | DI*4 | DO*2 | Thác thải*1 | RS485 | RS232 | Giao diện mạng | 4G |
| FSU Mini-A | √ | × | √ | 1 | × | 1 | × |
| FSU Mini-B | √ | √ | √ | 2 | 1 | 1 | × |
| FSU Mini-C | √ | √ | √ | 2 | 1 | 1 | √ |

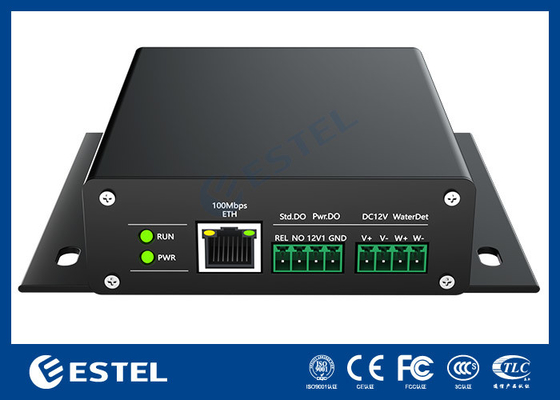

Định nghĩa chi tiết giao diện
| Giao diện | Nhận dạng | Mô tả |
| Nguồn cung cấp điện | V+(DC12V) | Điện vào tích cực, phạm vi điện áp vào 6-18V |
| Nguồn cung cấp điện | V- ((DC12V) | Điện cực âm đầu vào điện năng |
| Khám phá rò rỉ nước | W+ | Kết nối một trong những dây cáp phát hiện với dây thừng ngâm trong nước hoặc máy tính bảng |
| Khám phá rò rỉ nước | W- | Kết nối các cáp khác. tấm nước ngâm và cáp ngâm nước hỗ trợ nhiều kết nối song song |
| Giao diện cáp | 100Mbps ETH | Nhập cáp mạng |
| Lượng đầu ra | 12V |
Điện năng lượng đầu ra cảm biến bên ngoài là dương tính, Capacity đầu ra được xác định bởi bộ chuyển đổi |
| Lượng đầu ra | GND |
nguồn cấp điện cảm biến bên ngoài nguồn cấp điện đầu ra, Địa chỉ chuyển đổi đầu vào hoạt động |
| DI đầu ra | DI1-DI4 |
Chuyển pin đầu vào, tiếp xúc thụ động 12V và DI, Các liên lạc hoạt động kết nối DI và GND |
| DO output | REL | Chuyển đầu ra tiếp xúc chung |
| DO output | NO1 | Các đầu ra của chuyển tiếp chuyển mạch luôn luôn mở |
| DO output | 12V1 | Nguồn cung cấp năng lượng được điều khiển là tích cực |
| DO output | GND | Nguồn cung cấp năng lượng có thể điều khiển âm |
| Cổng hàng loạt | Đề nghị của Ủy ban | Cổng hàng loạt 1RS485 Phân biệt truyền và nhận theo cùng một hướng |
| Cổng hàng loạt | COM1-B | Cổng hàng loạt 1RS485 Điểm đầu cuối chuyển và nhận khác biệt |
| Cổng hàng loạt | Đề nghị của Ủy ban | Cổng hàng loạt 2RS485 Differentially gửi và nhận theo cùng một hướng |
| Cổng hàng loạt | COM2-B | Cổng hàng loạt 2RS485 Điểm khác nhau truyền và nhận phía sau |
| Cổng hàng loạt | COM3-RXD | Cổng hàng loạt 3RS232 Chiếc thiết bị nhận kết nối với thiết bị gửi khác |
| Cổng hàng loạt | COM3-TXD | Cổng hàng loạt 3RS232 Kết nối đầu gửi với đầu nhận của thiết bị khác |
| Cổng hàng loạt | COM3-GND | Cổng nối tiếp 3RS232 kết nối tín hiệu mặt đất với mặt đất RS232 của thiết bị khác |
Đèn chỉ số
| Giao diện | Nhận dạng | Mô tả |
| Điện dẫn | PWR | Chỉ ra trạng thái của nguồn cung cấp điện. Sau khi nguồn cung cấp được bật, nó là ổn định trên |
| Dẫn hoạt động | RUN | Chỉ báo chỉ ra tình trạng chạy. chỉ báo nhấp nháy sau khi hệ thống và phần mềm đang chạy bình thường trong khoảng thời gian 1s |
| Giao diện mạng dẫn | ETH | Các chỉ số cổng mạng bên trái và bên phải cho thấy trạng thái kết nối và trạng thái gửi và nhận dữ liệu |
| Điểm | Parameter |
| Điện áp đầu vào | 12V±50% (6-18V), với bảo vệ mạch ngắn đầu vào, điện áp quá cao sẽ gây tổn thương cho bảng chủ |
| Tổng tiêu thụ năng lượng | Tiêu thụ điện chờ dưới 1W, dòng điện chờ dưới 0,1A ((12V đầu vào) |
| Công suất cung cấp điện | Tất cả nguồn cung cấp điện bên ngoài của máy chủ không vượt quá 12W, tức là 12V1A. Có thể bị giới hạn bởi bộ điều hợp điện |
| Tỷ lệ hàng loạt | Tỷ lệ baud tối đa là hơn 115.200 BPS |
| Nhiệt độ hoạt động | -5 ~ 55°C, (nhiệt độ lưu trữ -40 ~ 70°C) |
| Độ ẩm hoạt động | 10 ~ 95%, (lượng ẩm lưu trữ 10 ~ 90%) |
| Cấu trúc | 120 * 104 * 28mm |
| IP | IP20 |
Cài đặt
