Hệ thống điện viễn thông lai 48VDC 300A 40U Cabinet Telecom ngoài trời với làm mát
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | ESTEL |
| Chứng nhận: | ISO9001, CE, RoHs |
| Số mô hình: | ET9090210C-20U |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 4-6 tuần |
| Điều khoản thanh toán: | L/C, Công Đoàn Phương Tây, T/T |
| Khả năng cung cấp: | 2000 chiếc / tháng |
|
Thông tin chi tiết |
|||
| Vật liệu: | Tôn mạ kẽm, vách kép cách nhiệt | Phương pháp lắp đặt: | gắn sàn |
|---|---|---|---|
| Khay thiết bị: | Giá đỡ 19 inch, 40U | Phương pháp làm mát: | Điều hòa không khí và quạt |
| Bảo vệ sự xâm nhập: | IP55 | Cảng vận chuyển: | Shenzhen |
| Làm nổi bật: | 40U Cabinet Telecom ngoài trời,300A Cabinet Telecom ngoài trời,48VDC Cabinet Telecom ngoài trời |
||
Mô tả sản phẩm
Hệ thống điện viễn thông lai 48VDC 300A 40U Tủ viễn thông ngoài trời có làm mát
Giới thiệu
Hệ thống điện viễn thông lai 48VDC 300A 40U Tủ viễn thông ngoài trời là tủ ngoài trời cung cấp môi trường làm việc vật lý an toàn và đáng tin cậy cho các địa điểm liên lạc không dây. Hệ thống tích hợp các chức năng như tủ ngoài trời, thiết bị kiểm soát nhiệt độ và giám sát môi trường. Hệ thống cung cấp điện và Bộ phân phối nguồn AC/DC có thể được lắp đặt bên trong tủ theo yêu cầu của người dùng. Trong khi không gian lắp đặt được dành riêng cho thiết bị người dùng và pin dự phòng.
Hệ thống điện viễn thông lai 48VDC 300A 40U Tủ viễn thông ngoài trời Các tính năng chính:
·Tủ đơn có diện tích dưới 1 mét vuông, dễ dàng lấy được địa chỉ
·Hệ thống kiểm soát nhiệt độ: dễ dàng bảo trì, vệ sinh và thay thế
·Khả năng chống trộm mạnh: bản lề trong, cửa tích hợp, hỗ trợ ổ khóa ngoài
·Kiểm soát nhiệt độ phân chia tốt, tiết kiệm năng lượng tối đa
Hệ thống điện viễn thông lai Cấu hình tủ viễn thông ngoài trời 48VDC 300A 40U
| Thông tin cơ bản | |
| Kích thước bên ngoài |
800mm(W)x940mm(D)x2050mm(H) (bao gồm các phần nhô ra kiểm soát nhiệt độ) |
| Diện tích che phủ | 800mm(W)x700mm(D) |
| Chiều cao của đế | 150mm |
| Cân nặng | ≤130kg (không bao gồm thiết bị và pin) |
| Không gian người dùng | 37U |
| Vật liệu |
Tường:tấm thép mạ kẽm 1,2mm Cửa: tấm thép mạ kẽm 1,5mm |
| Khóa | Khóa chống trộm ba điểm, lõi ock tiêu chuẩn Châu Âu, có thể tự thay đổi hoặc khớp ổ khóa |
| Vị trí nối dây | Đáy vào và ra |
| Lỗ nối dây | 10xφ36 |
|
Lớp bảo vệ |
IP55 |
| Thông tin kiểm soát nhiệt độ | |
|
Thiết bị Ngăn |
Chế độ:trao đổi nhiệt Hiệu suất tản nhiệt: 200W/K Điện áp định mức: 48VDC Công suất định mức: 520W |
|
Ngăn chứa pin |
Chế độ: Điều hòa DC Công suất làm lạnh (L35/L35):500W Điện áp định mức: 48VDC Công suất tiêu thụ (L35/L35):160W |
| Thông tin khác | |
| Thắp sáng | Đèn DC-48VLED |
| Cảm biến khói | 12VDC |
| Cảm biến lũ | Tiếp xúc khô |
|
Nhiệt độ và cảm biến độ ẩm |
12VDC |
| Kiểm soát truy cập | Liên hệ khô |
| Môi trường | |
| Nhiệt độ hoạt động | 10oC đến +45oC |
| Nhiệt độ bảo quản | 40oC đến +75oC |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
|
Độ cao |
0 đến 4000m (nếu độ cao nằm trong phạm vi từ 3000m đến 4000m, hoạt động tối đa nhiệt độ giảm 1oC khi lên cao tăng thêm 200m) |
| Thông tin giá nội bộ | |
|
Thiết bị Ngăn |
Chế độ giá đỡ: không gian 19" theo tiêu chuẩn IEC 60297-3 Độ sâu: 400mm Chiều cao:20U Khoảng cách có sẵn phía trước 19": 180mn |
|
Ngăn chứa pin |
Chế độ giá: khung pin hai nhóm Chiều cao của mỗi khung pin: ≥350mm Tùy chọn: giá đỡ 17U19" cho pin lithium |
Hệ thống điện viễn thông lai 48VDC 300A 40U Bộ chỉnh lưu tủ viễn thông ngoài trời:
Đó là một giá đỡ phụ 19 inch dành cho hệ thống nguồn hybrid, với thiết kế nhỏ gọn có chiều cao 5U để đáp ứng các nhu cầu ứng dụng quan trọng về truyền dẫn cáp quang và vi sóng, thiết bị truy cập, công tắc.. Công suất tối đa của hệ thống là 150A, với đầu vào AC/đầu vào DC/pin /tải MCB. Cáp được tiếp cận phía trước với MCB và thanh cái.
Các tính năng chính của bộ chỉnh lưu:
·Dải điện áp đầu vào rộng: 85 đến 290VAC cho bộ chỉnh lưu và 120 đến 420VDC cho MPPT
·Bộ chỉnh lưu, MPPT và bộ điều khiển có thể cắm nóng, bảo trì trực tuyến dễ dàng và nhanh chóng
·Hiệu suất cao lên tới 96% với chi phí vận hành thấp hơn
·Hỗ trợ các giao diện truyền thông ethernet,SNMP,ModBus và RS485
| Phân phối đầu vào | ||
| AC | DC | |
| Chế độ đầu vào | 220VAC một pha | 120VDC đến 425VDC |
| Tần số đầu vào | 45 đến 65Hz, giá trị định mức: 50Hz/60Hz | / |
| Công suất đầu vào | 63A/2Px1 | 63A/2Px5 |
| SPD | 20kA/40kA,8/20μs | |
| Phân phối đầu ra | ||
| bộ chỉnh lưu | Mô-đun năng lượng mặt trời | |
| Điện áp đầu ra | -42 đến-58VDC, giá trị định mức: -53,5VDC | -42 đến-58VDC, giá trị định mức: -54,5VDC |
| Máy cắt pin | 125A/2P | |
| Máy cắt tải | Cấp:32A/1Px1,10A/IPx5;Đại lộ:32A/1Px2,10A/1P×5 | |
| DC SPD | 20kA/40kA,8/20μs | |
| mô-đun | ||
| Mô-đun chỉnh lưu | Mô-đun năng lượng mặt trời | |
| Điện áp đầu vào |
85 đến 290VAC, định mức 220VAC |
120 đến 420VDC định mức 340VDC |
| Hiệu quả | >96% | >96% |
| Công suất định mức | 3000W(176 đến 290VAC) | 3000W(200 đến 425VAC) |
|
Nhiệt độ làm việc |
-10°C đến +75°C (đầu ra hoàn toàn dưới 55°C) | -10oC đến +75oC (đầu ra hoàn toàn dưới 50oC) |
| Bộ điều khiển | |
| Đầu vào tín hiệu | 3Al(2 nhiệt độ pin, 1 nhiệt độ môi trường), 2RS485,7 DI |
| Đầu ra cảnh báo | 6 tiếp xúc khô |
| Cổng giao tiếp | RS485,SNMP |
| Chế độ hiển thị | LCD |
| Hệ thống | |
| Kích thước (WxDxH) | 482x350.6×9U, 30kg (không có mô-đun) |
| Chế độ làm mát | Làm mát tự nhiên |
| Chế độ bảo trì | Bảo trì phía trước, hỗ trợ thay đổi cấp mô-đun |
| Mức độ bảo vệ | IP20 |
| Môi trường | |
| Nhiệt độ hoạt động | -10oC đến +50oC |
| Nhiệt độ bảo quản | -40oC đến +75oC |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
|
Độ cao |
0 đến 4000m (nếu độ cao nằm trong phạm vi từ 3000m đến 4000m, nhiệt độ hoạt động tối đa giảm 1oC khi độ cao tăng thêm 200m) |
* thiết kế tùy chỉnh có sẵn.

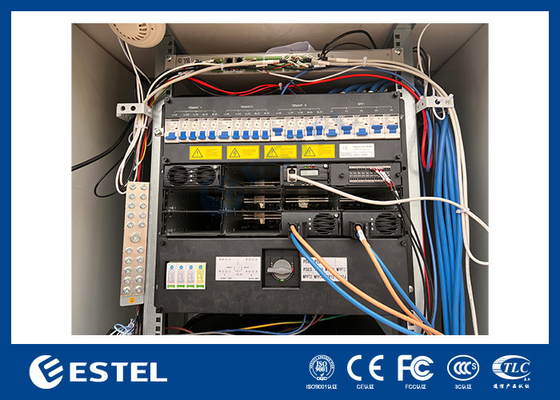

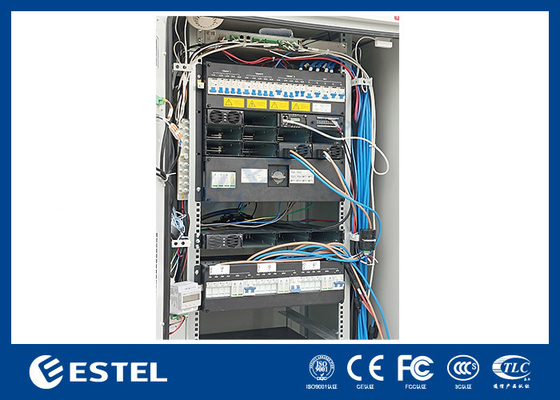

Hình ảnh chỉnh lưu:
Nguyên tắc làm việc:
Thông thường, hệ thống điện chạy ở trạng thái sạc nổi song song, nghĩa là mô-đun chỉnh lưu, mô-đun năng lượng mặt trời, tải và pin hoạt động song song. Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu cung cấp dòng sạc nổi cho các thiết bị truyền thông nguồn và pin. Nếu đầu ra Công suất của mô-đun năng lượng mặt trời không đủ để cung cấp cho tất cả các tải, mô-đun chỉnh lưu sẽ cung cấp năng lượng bổ sung cho các thiết bị liên lạc.
Khi nguồn điện tắt, mô-đun chỉnh lưu sẽ ngừng hoạt động. Nếu nguồn năng lượng mặt trời bình thường, mô-đun năng lượng mặt trời sẽ cấp nguồn cho các thiết bị liên lạc và sạc pin. Nếu công suất đầu ra của mô-đun năng lượng mặt trời không đủ để cung cấp cho tất cả các tải, pin sẽ cung cấp năng lượng bổ sung cho các thiết bị liên lạc.
Khi nguồn điện tắt, mô-đun chỉnh lưu sẽ ngừng hoạt động. Nếu năng lượng mặt trời bị hỏng cùng lúc, các thiết bị liên lạc sẽ được cấp nguồn bằng pin. Khi quá trình xả pin tiếp tục trong một khoảng thời gian đến thời điểm máy phát điện khởi động, .the màn hình gửi tín hiệu khởi động đến máy phát điện. Máy phát điện cung cấp nguồn điện đầu vào AC cho mô-đun chỉnh lưu, sau đó bộ chỉnh lưu có thể cấp lại nguồn cho các thiết bị liên lạc và sạc pin để bù cho mức tiêu thụ. Khi đạt đến điểm dừng của máy phát điện, bộ giám sát sẽ gửi tín hiệu dừng đến máy phát và máy phát sẽ tắt.
IP55/IP65
IP55= Đặc điểm của vỏ bọc:
Bảo vệ hoàn toàn khỏi bụi, dầu và các vật liệu không ăn mòn khác
Bảo vệ hoàn toàn khỏi tiếp xúc với thiết bị kèm theo
Bảo vệ khỏi nước, nước do vòi phun vào vỏ từ mọi hướng
Có sẵn ở dạng treo tường, đứng tự do, máng và cột điện báo
Dịch vụ in lụa, anodizing hoặc khắc có sẵn
IP65= Đặc điểm của vỏ bọc:
Bảo vệ hoàn toàn khỏi bụi, dầu và các vật liệu không ăn mòn khác
Bảo vệ hoàn toàn khỏi tiếp xúc với các thiết bị kèm theo
Bảo vệ khỏi nước, nước do vòi phun vào vỏ từ mọi hướng
Có sẵn ở dạng treo tường, đứng tự do, máng và cột điện báo
Dịch vụ in lụa, anodizing hoặc khắc có sẵn
Tùy chỉnh với các phần cắt, cách nhiệt, bản lề, chốt hoặc ổ khóa
Hệ thống điện viễn thông lai 48VDC 300A 40U Tủ viễn thông ngoài trời Tính năng:
| Đặc trưng | Sự miêu tả |
|
Đặc tính mô-đun
|
Mô-đun năng lượng mặt trời có chức năng theo dõi điểm công suất tối đa.Độ chính xác theo dõi điểm công suất tối đa là trên 99,5% |
| Mô-đun chỉnh lưu áp dụng công nghệ bù hệ số công suất hoạt động, giá trị hệ số công suất lên tới 0,99 | |
| Hiệu suất tối đa của mô-đun chỉnh lưu là trên 93% | |
| Hiệu suất tối đa của mô-đun năng lượng mặt trời là trên 95% | |
| Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu có mật độ năng lượng cao | |
| Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu áp dụng công nghệ trao đổi nóng không phá hủy, đó là Plug-and-Play.Chỉ mất chưa đầy một phút để thay thế mô-đun năng lượng mặt trời và mô-đun chỉnh lưu | |
| Mô-đun năng lượng mặt trời và mô-đun chỉnh lưu có chức năng bảo vệ quá áp đầu ra, bao gồm bảo vệ quá áp phần cứng và bảo vệ quá áp phần mềm.Và phần mềm bảo vệ quá áp có hai chế độ tùy chọn: chế độ khóa quá áp lần đầu, chế độ khóa quá áp lần thứ tư | |
| Quản lý pin | Quản lý pin hoàn hảo: bảo vệ pin và các chức năng như điều chỉnh điện áp tự động, giới hạn dòng điện vô cấp, tính toán dung lượng pin, tự động cân bằng/chuyển đổi sạc phao, kiểm tra pin trực tuyến. |
| Quản lý bổ sung điện và ánh sáng | Chức năng quản lý bổ sung ánh sáng/điện hoàn hảo, có thể đạt được mức độ ưu tiên của việc cung cấp năng lượng mặt trời và tối đa hóa việc sử dụng năng lượng mặt trời |
| Thống kê sức mạnh | Tải điện năng tiêu thụ, năng lượng được tạo ra từ năng lượng mặt trời, năng lượng được tạo ra từ nguồn điện, năng lượng được tạo ra bởi DG, xả pin, sạc pin |
| Bản ghi dữ liệu |
Bản ghi dữ liệu lịch sử 90 ngày, dữ liệu lịch sử có thể được tải lên. 200 hồ sơ báo động lịch sử, 10 nhóm dữ liệu kiểm tra pin |
| Chức năng báo động | Chức năng bảo vệ lỗi và báo lỗi hoàn hảo |
| Thiết kế mạng |
Cung cấp các cổng tiếp xúc khô và các cổng giao tiếp khác để mang lại sự linh hoạt cho mạng; Cho phép nâng cấp phần mềm gần nhất và vận hành không cần giám sát |
| Giao diện hoạt động nhân bản |
LCD được thiết kế với góc 15 độ, trực quan và thuận tiện hơn cho thao tác của người dùng. Truy vấn các thông số vận hành, số liệu thống kê và cảnh báo lịch sử của hệ thống thông qua màn hình LCD. Điều khiển hệ thống bằng tay thông qua màn hình LCD |
| Chống sét | Thiết kế chống sét hoàn hảo ở phía AC và DC |
| Thiết kế tiết kiệm năng lượng | Hệ thống, ngoài chức năng tiết kiệm năng lượng khi ngủ của mô-đun chỉnh lưu, còn hỗ trợ và ưu tiên sử dụng năng lượng mặt trời đầu vào cho tải, tận dụng tối đa năng lượng mặt trời để đạt được mục tiêu tiết kiệm năng lượng và giảm phát thải khí nhà kính |
| Loại ngoài trời | Cấp độ bảo vệ của hệ thống lên tới IP55, có thể sử dụng ngoài trời.Hệ thống nhỏ gọn và dễ cài đặt |
|
Hệ thống
|
Tất cả các thiết bị trong hệ thống đều hỗ trợ bảo trì ở phía trước |
| Hệ thống này áp dụng công nghệ ngủ mô-đun chỉnh lưu, công tắc tơ trạng thái ổn định kép, công nghệ điều chỉnh tốc độ quạt và shunt công suất thấp và có chức năng tiết kiệm năng lượng nổi bật hơn | |
| Bộ sưởi AC tùy chọn giúp hệ thống hoạt động ở nhiệt độ thấp một cách đáng tin cậy | |
| Giám sát từ xa | Modem được cấu hình với chức năng GPRS có thể thực hiện giám sát từ xa thông qua việc cung cấp dữ liệu cho máy chủ Internet |
Ứng dụng bao vây lưu trữ năng lượng
Tủ của chúng tôi được sử dụng rộng rãi trong ngành truyền thông ngoài trời.Tủ có thể được trang bị nhiều thiết bị liên lạc, hệ thống cấp nguồn chỉnh lưu, bộ giám sát, pin, cáp quang, v.v. Thích hợp sử dụng ở đường phố, đỉnh tòa nhà, đỉnh núi, thành thị, nông thôn, khu dân cư và các khu vực khác.

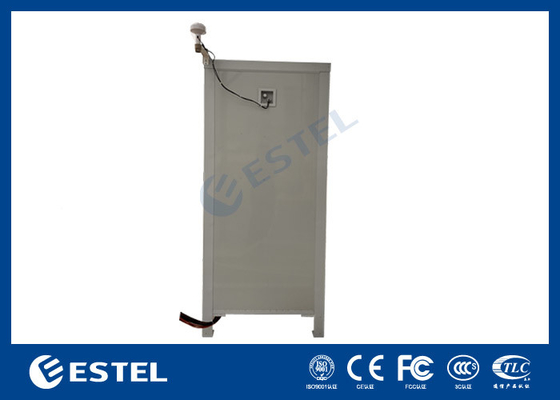

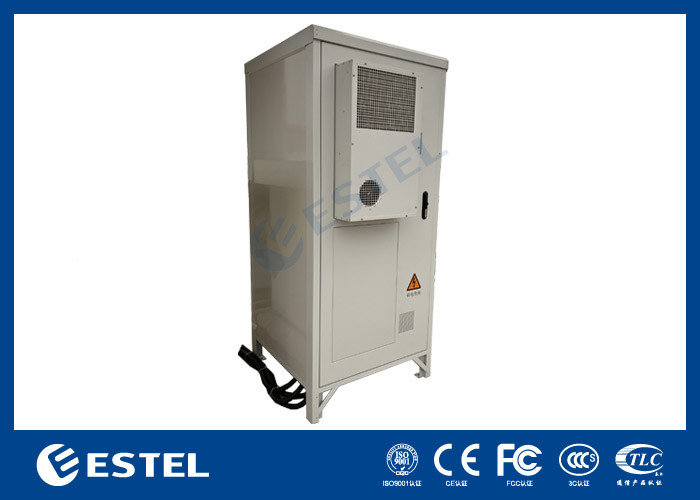

Hình ảnh tủ:
